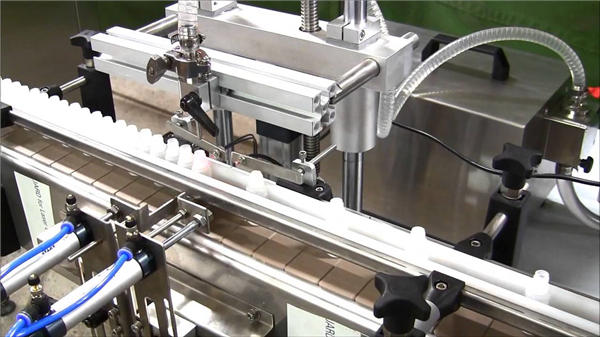

Máy chiết rót chai tự động tốc độ cao

VK-MFC high speed automatic e-liquid bottle filling machine

Hoạt động tiên quyết

1. Chuẩn bị vật liệu: Sẵn sàng đủ chai, cắm, nắp, và thuốc lỏng, phích cắm và nắp phải đầy đường ray phễu rung và được đặt ở vị trí bên trong và bên ngoài

2. Chai trung chuyển: Bàn xoay chai làm cho chai (tùy chọn)

3. Đổ đầy: Chai bằng dao động làm sạch dụng cụ mở nắp chai để định vị đĩa dày, bằng cách định vị lại ổ đĩa không liên tục để làm đầy, đậy nắp, đậy nắp, vặn nắp. có thể được di chuyển lên và xuống tự động đổ đầy chất lỏng trong chai. Kim mỗi lần di chuyển lên và xuống, để hoàn thành việc đổ đầy

4. Cắm: Cắm được cung cấp bởi phễu rung cho trạm chặn, chuyển động chai bằng khe hở bánh xe đến trạm chặn, thông qua phát hiện sợi quang để điều khiển tín hiệu làm việc của van điện từ có xi lanh bị chặn để điều khiển xi lanh hoạt động để đạt được chức năng của ống khí , không được đậy nắp chai trên tấm bằng thiết kế nguyên lý trọng lực, tránh tấm lò xo hoặc lò xo được làm trước khi mất ổn định sau thời gian dài, vì vậy phích cắm rất chính xác

5. Đóng nắp: Thêm phích cắm tốt bên trong chai một lần nữa bằng cách định vị đĩa được gửi đến phụ kiện, nắp vặn, gắn một nguyên tắc tương tự và đi tiểu theo nguyên tắc, được thực hiện bởi xi lanh, bao gồm các kích thước khác nhau bằng cách xoay LIDS hoàn chỉnh, liên tục bên dưới và tổng thể Làm lên và xuống, khi chai dừng đúng, sự suy giảm của bẫy vặn nắp đậy nắp vặn khiêm tốn. Thân nắp được thiết kế theo mô-men xoắn không đổi, theo nắp chai và chỉ chai có xoắn, để điều chỉnh độ cứng của nắp vặn Sau khi đặt vào vị trí có thể tự động trượt, đạt được mục tiêu không bị thương không phải chai lọ

6. Chai ra: Xoay chai nắp tốt một lần nữa bằng vòng chai đến băng chuyền kéo giao hàng cuối cùng bên ngoài máy, và nhập quy trình đóng gói tiếp theo

chú thích

---

1, máy SỬ DỤNG phích cắm độc đáo, cố định trên phích cắm chính xác.

2, không chai không làm đầy, không chai không cắm, không chức năng nắp cắm.

3, với công tắc dừng khẩn cấp, báo động tự động khi máy không hoạt động.

4, máy này có nắp che bụi

Thông số kỹ thuật

---

Khả năng sản xuất	80-120bott / phút
Chai ứng dụng	Chai 2-30ml
Vòi rót	2 vòi phun
Điền chính xác	± 1%
Nhấn vòi phun	2 vòi phun
Tỷ lệ giới hạn	99% trở lên (tùy thuộc vào đặc điểm của điều chỉnh phù hợp với phích cắm)
Kiểm soát tốc độ	kiểm soát tần số
Kích thước chai	Hơn 10 mm
Nguồn cung cấp năng lượng	380V 50Hz
Quyền lực	2kw
Cung cấp không khí	0,3 ~ 04kfg / cm2
Tiêu thụ khí đốt	10 ~ 15m3 / h
Kích thước tổng thể	3000 × 1300 × 1700mm

Cấu hình chính

---

Mesa, xung quanh các tấm bên là thép không gỉ 304 chất lượng cao hoặc sự chấp thuận khác của FDA về sản xuất vật liệu, và các bộ phận tiếp xúc vật liệu cho thép không gỉ 316 Lquality

Vật liệu vòi phun	Thép không gỉ
Loại điền	Bơm nhu động
Lập chỉ mục CAM	Sơn Đông zhucheng
Biến tần	Mitsasonic của Nhật Bản
PLC	Siemens
Màn hình cảm ứng	Siemens
Động cơ chính	ABB
thiết bị hạ thế	Schneider
Động cơ servo	Đài Loan
